F1603型轉杯紡紗機卷繞傳動軸安裝在軸承座內的滾動軸承6005上,軸的兩端裝有外齒輪,每節之間的傳動軸均用內齒輪套聯接。運轉兩三年后,部分外齒輪和內齒輪套磨損嚴重。為了使設備運轉正常,就需要更換已經損壞的齒輪,通常是在大小平諧車和檢修時更換,磨損后的內外齒輪就報廢。不但造成機物料消耗增加,而且停車維修影響正常生產。

我們對該部位進行了改造,將原來的內外齒輪聯接改用聯軸器聯接。經過我公司半年的上車運轉證明,改造部位運轉正常,無磨損現象,具體改造方法如下:

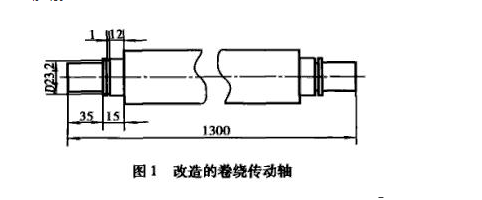

( 1 )保持原卷繞傳動軸的總長度和直徑不變,但需對傳動軸兩端軸承的位置長度進行改進,只需要將兩端軸承位置先焊接，然后再在車床上重新車削,由原來的1 2mm加工成15mm,直徑23.2mm處為安裝D25mm軸用彈性擋圈,其作用是防止卷繞傳動軸發生軸向位移。

( 2 )將被磨損的外齒輪加工成花鍵式聯軸器。先將齒尖磨損的一端在車床上車削稱為D32mm的軸套,然后把已經車削一端再銑成花鍵 式的聯軸器。在花鍵式聯軸器上鉆攻M6的螺紋孔,其目的是使花鍵式聯軸器固定在卷繞傳動軸上,防止移動。

(3 )安裝時,取消原來的內齒套，只將相鄰的卷繞傳動軸的兩端安裝上花鍵式聯軸器,并把他們向中間移動使之全部嚙臺,同M6x10mm的內六角螺釘進行固定即可。上訴方法簡單實用,既可適合本機型的弓|紗傳動軸,給棉傳動軸部位的改造，也適合其它機型的具有同類傳動軸的改造。
